Nếu bạn đang thắc mắc, chiếc tủ lạnh Funiki Hoà Phát gồm những bộ phận nào, sơ đồ nguyên lý? Trong bài viết này chúng tôi sẽ giới thiệu chi tiết đến bạn:
- Cấu tạo tủ lạnh Funiki
- Sơ đồ mạch điện tủ
Cùng cập nhật trong bài viết nhé!

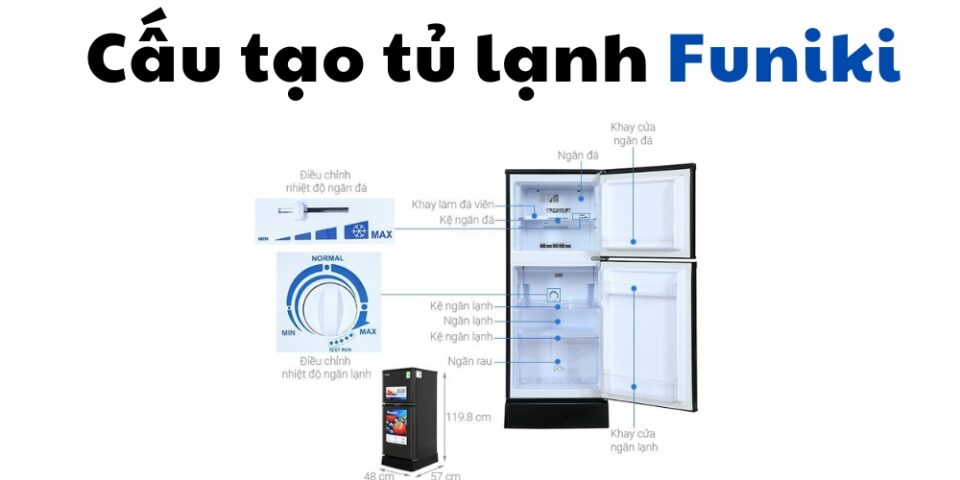

Cấu tạo tủ lạnh Funiki
Tủ lạnh Funiki 2 cánh được thiết kế tiện lợi, gồm ngăn đá trên để đông lạnh và ngăn mát dưới để bảo quản thực phẩm tươi. Các ngăn có khả năng giữ nhiệt và độ ẩm tốt, giúp bảo quản thực phẩm lâu dài và tươi ngon hơn. Hiện nay, dòng tủ này có các dung tích phổ biến là:
- Tủ lạnh Funiki 150 lít: Phù hợp với gia đình nhỏ có 2 người, các bạn sinh viên ở trọ.
- Tủ lạnh Funiki 200 lít: Phù hợp cho gia đình có 3 – 4 thành viên.
1. Khay làm đá thông minh (chỉ có ở tủ FR-125CI, FR-132CI, FR-152CI)
2. Khay trữ đá (chỉ có ở tủ FR-125CI, FR-132CI, FR-152CI)
3. Vách ngăn ngăn đá
4. Khay làm đá
5. Ngăn bảo quản thịt, cá (chỉ có ở các tủ FR-152 CI)
6. Núm xoáy điều chỉnh nhiệt độ ngăn bảo quản
7. Nắp đường gió ngăn bảo quản
8. Khay đựng ngăn bảo quản
9. Khay hộp đựng rau, quả
10. Hộp đựng rau quả
11. Chân đế điều chỉnh
12. Giá để chai
13. Giá để chai nhỏ
14. Ngăn đựng bơ (FR-152CI, HR T6147TDG, HR T6209TDG, HR T8209TDG)
15. Giá để trứng (chỉ có ở tủ FR-125CI, FR-132CI, FR-152CI)
16. Giá để chai ngăn đá
17. Núm điều chỉnh nhiệt độ ngăn đá
18. Vách ngăn nhỏ ngăn đá (chỉ có ở tủ FR-125CI, FR-132CI, FR-152CI)
19. Đường cấp gió ngăn đá
Sơ đồ mạch điện tủ lạnh Funiki
Nguyên lý hoạt động của tủ lạnh Funiki là thông qua việc điều khiển máy nén nén khí gas làm lạnh, sau đó thông qua dàn lạnh để tỏa nhiệt ra bên ngoài và dàn lạnh để làm mát bên trong tủ.
- Nguồn điện: Tủ lạnh được kết nối với nguồn điện thông qua phích cắm. Dòng điện sẽ đi qua bộ điều khiển nhiệt để điều chỉnh nhiệt độ bên trong tủ lạnh.
- Bộ điều khiển nhiệt (Thermostat): Đây là bộ phận chịu trách nhiệm điều khiển nhiệt độ của tủ. Khi nhiệt độ bên trong tủ đạt đến mức cài đặt, bộ điều khiển nhiệt sẽ ngắt dòng điện cấp cho máy nén. Khi nhiệt độ tăng lên vượt mức cài đặt, nó sẽ kết nối lại để máy nén hoạt động.
- Máy nén (Compressor): Khi bộ điều khiển nhiệt kích hoạt, máy nén sẽ nén khí gas làm lạnh từ trạng thái hơi thành trạng thái lỏng. Quá trình này tạo ra áp suất cao và khí gas được dẫn vào dàn nóng để tản nhiệt.
- Dàn lạnh và dàn nóng: Khí gas sau khi qua máy nén sẽ đi qua dàn nóng, tại đây nó tỏa nhiệt ra ngoài, sau đó đi vào dàn lạnh để hạ nhiệt và chuyển đổi thành không khí lạnh.
- Role bảo vệ và role khởi động: Role bảo vệ bảo vệ các linh kiện khỏi tình trạng quá tải hoặc quá nhiệt. Role khởi động sẽ khởi động máy nén khi cần thiết.
- Cảm biến nhiệt: Được sử dụng để đo nhiệt độ trong tủ và gửi tín hiệu về bộ điều khiển nhiệt để điều chỉnh nhiệt độ phù hợp.
- Động cơ quạt: Động cơ quạt sẽ thổi không khí lạnh qua các khoang của tủ để làm mát các ngăn chứa thực phẩm, đảm bảo phân bổ đều nhiệt độ.
- Bóng đèn: Khi cửa tủ mở, bóng đèn sẽ sáng, giúp người dùng dễ dàng quan sát bên trong tủ.
- Thiết bị hẹn giờ: Giúp kiểm soát hoạt động của máy nén và quạt theo chu kỳ để tiết kiệm điện năng và duy trì nhiệt độ ổn định.
